Lichsteuerung für Straßenleuchten - 3DIM(4DIM)
Praktische Steuerung für Straßenleuchten
Eingesetzt wird OSRAM OPTOTRONIC 3/4DIM.
Es gibt 4 Ansteuerungs und Dimmfunktionen:
VOLLE LEISTUNG-DAUERBETRIEB

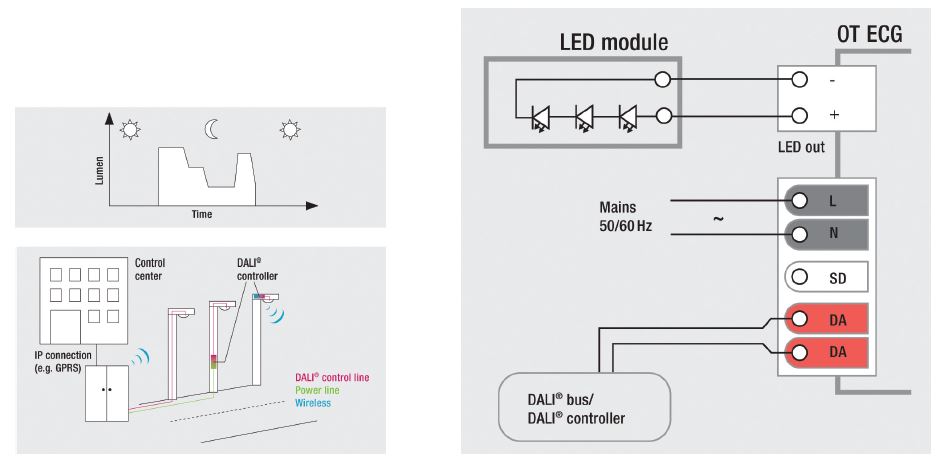

DALI – Digitale Adresssteuerung der Leuchte
– DALI ist eine standardisierte Schnittstelle zur Ansteuerung
von elektronischen Geräten über digitale Steuersignale.
DALI kann aufgrund der individuellen Adressierbarkeit
einzelne Betriebsgeräte ansteuern und überwachen. In der
Strassenbeleuchtung wird das Protokol DALI R für bidirektionale
Kommunikation zwischen Leuchten und Steuergerät verwendet.
– breite Möglichkeiten der Ansteuerung der Strassenbeleuchtung
– bidirektionale Kommunikation über digitale Steuersignale DALI
– zügiges Dimmen
– Überwachung des Leuchtenbetriebes
– Möglichkeit einer individuellen Einstellung jeder Leuchte im
Lichtsystem
– Kommunikation zwischen dem Steuergerät und der Leuchte
läuft entweder drahtlos (nur Innenbeleuchtung), oder über die
Phasenleitung

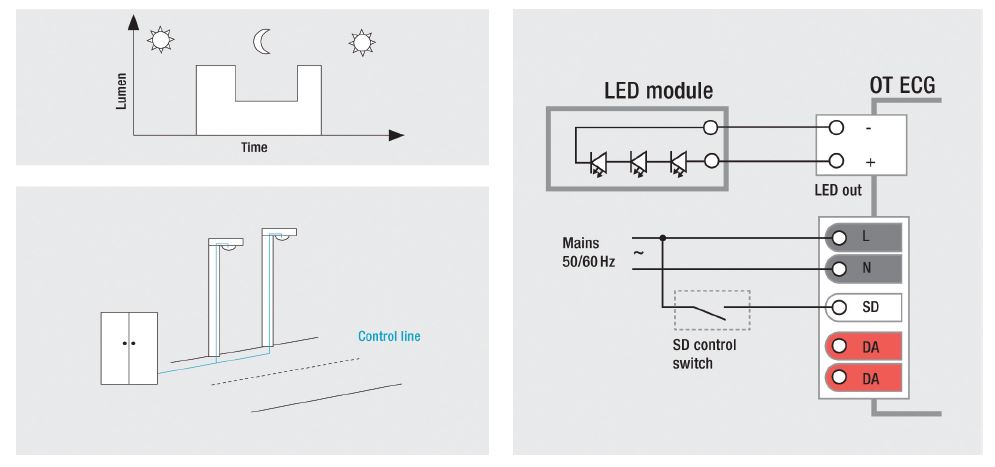

STEPDIM – Stufendimmer
StepDIM – für Installationen, wo eine weitere Phasenleitung zur
Verfügung steht. Die Einschaltphase ist an die Klemme SD des
Treibers angeschlossen. In dem Augenblick, in dem die Spannung
an der Klemme SD anliegt, schaltet die Leuchte in das Program der
niedrigeren Lichtleistung um. Nach dem Abschalten der Spannung
kommt die Lichtleistung auf die ursprüngliche Ebene zurück.
– Kommunikation zwischen dem Steuergerät und der Leuchte -
über eine weitere Phasenleitung
– zwei Leistungsstufen (standard 100% /50 %, Stufendimmer)
– praktische Steuerung auch mit üblichen Zeitschalter
kombinierbar

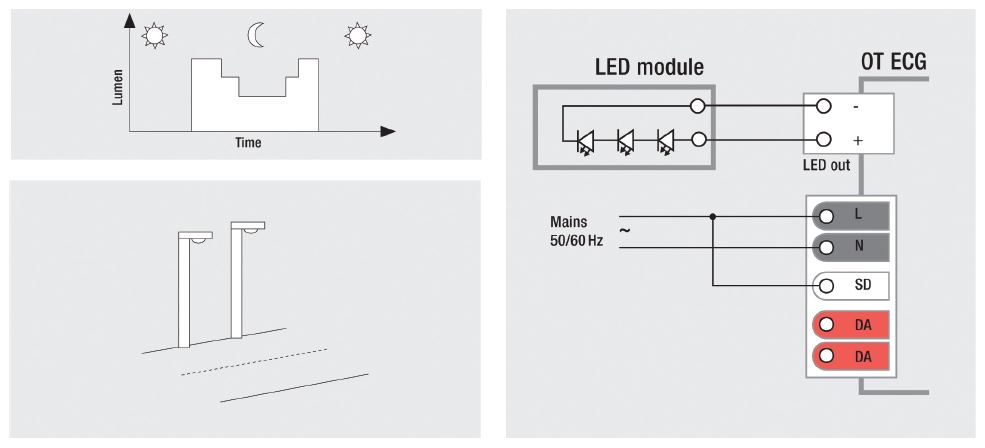

ASTRODIM - autonomes Dimmen
– Dimm Profil welches sich autonom permanent anhand der
Lichtverhältnisse neu berechnet und somit Jahreszeit unabhängig
immer eine optimale Beleuchtung sicherstellt.
– steuert die Leuchten über einen einprogrammierten Treiber
– es ist keine externe Steuer-Infrastruktur nötig
– Lösung für bestehende Strassenbeleuchtung
– keine Kommunikation zwischen dem Schaltschrank und der
Leuchte (nur Stromversorgung)
– die Leuchte ist das ganze Jahr im Nachtabsenkungsbetrieb
immer 6 Std. (ca 22.00 Uhr – 04.00 Uhr), egal wie lange die
Leuchte pro Tag an ist
– 2 Lichtstufenleistungen (standard 100% / 50 %)
– das ganze Lichtsystem kann standardmässig über Zeitschalter
oder Dämmerungsschalter eingeschaltet werden
– Programmierung nach dem Kundenwunsch möglich (vor oder
nach der Installation):
• Mehrere Leistungsstufen vor und nach Mitternacht
• Leistungsstufe vor Mitternacht
• Leistungsstufe nach Mitternacht
